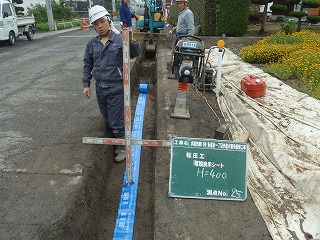

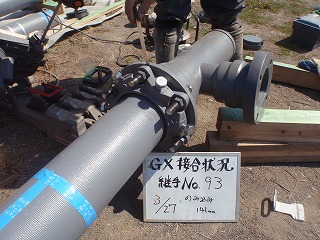

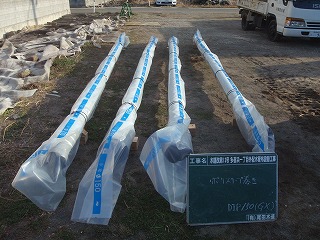

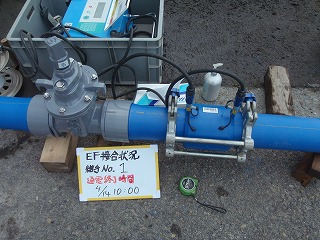

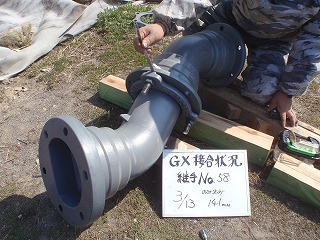

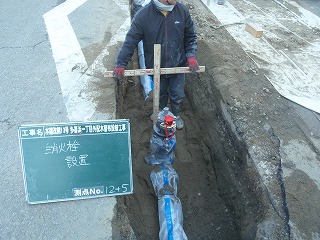

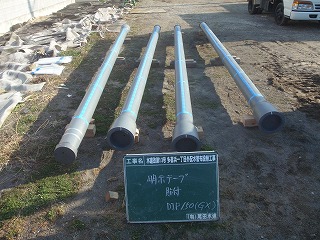

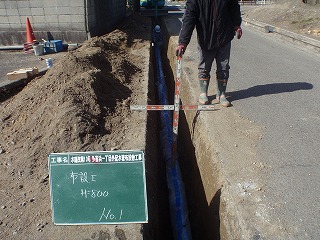

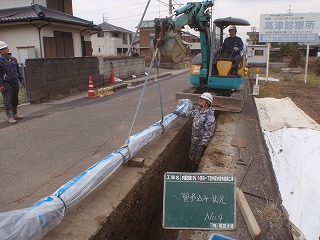

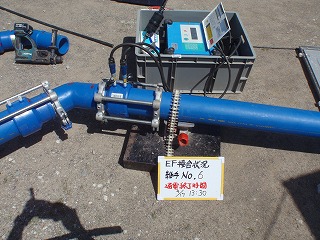

施工箇所 新居浜市多喜浜付近（平成26年度〜27年度） 施工概要 ・新居浜市多喜浜で老朽化した配水管を撤去し新配水管を布設しました ・新居浜市水道局発注の工事です。 ・布設管はダクタイル鋳鉄管（GX型）という硬い管です。直径は約15センチの管を布設。 ・施工延長は約540m。 ・ダクタイル鋳鉄管の特徴は、強度、延性、耐久耐食性を備えた地震に強い強靱な水道管です。皆様のお宅へ配水できる管を丁寧に布設しました。 施工日数 約半年 その他 道路掘削時には、近隣の皆様には、通行障害・断水等の多大なご迷惑をおかけ致しました。お詫び申し上げます。 新配水管です。これからまさに地中に埋められます。呼び径はφ150�oの鋳鉄管です 腐食防止の為、ナイロンに包まれて埋設します 掘削箇所に、水道管を吊り降ろします 新しい水道管は、道路面から約80センチの深さに設置されています 道路面から約40センチの深さには、下位に水道管があることを示すシートを敷きます 他にも管路の途中に、皆様のお宅を火事から守る消火栓を設置します 継ぎ手部分は、地震の際に伸び縮みし、抜けたり漏れたりすることの無い継ぎ手が採用されています こちらは、伸び縮みしない強靱な継ぎ手です また、呼び径φ100�o以下の管では、熱で管を溶かし接合するEF継ぎ手が使用されます もちろんこれらも、柔軟ながらも破損の非常に少ない耐震管の一種です
